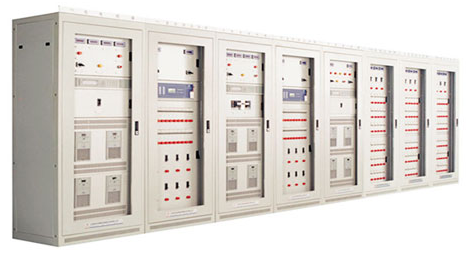

OT-GZDW智能直流屏





    智能化微机控制,数字化高频模块,通讯方式功能单元和铅酸免维护蓄电池等新技术在直流电源领域的应用,以及电力系统对标准化、通信化、开放式组态软件和通信功能不断提出更高的要求,最终推出了自动化程度更高、保护配置更合理、全数字智能直流电源屏。
产品应用:
  GZDW智能直流屏电源适用于变电站、发电厂及工矿企业正常与事故情况下高低压开关分合闸、二次回路的继电保护、应急事故照明、直流电机启动等直流电源的需要,尤其适用于无人值守变电站,是50万伏以下变电站理想的直流供电系统。
产品特点:

  • 采用高频开关电源技术、模块化设计、N+1热备份。
  • 电压输入范围宽,电网适应性强。
  • 充电模块可带电插拔,维护方便快捷。
  • 有可靠的防雷及电气绝缘防护措施,确保系统和人身安全。
  • 采用大屏幕触摸屏或液晶屏,点阵液晶显示,CCFL背光,实现全汉化实时显示及操作。
  • 可通过点击触摸屏(或按键盘)进行系统参数查询、设置,人机界面友好,操作简单方便。
  • 监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理,确保电池工作在最佳状态,确保电池使用寿命。
  • 可支持双组18/108节电池巡检;实时监测蓄电池端电压、充放电电流,精确控制蓄电池的均充和浮充,具有电池过欠压告警、电池过温告警及过充保护等功能。
  • 系统具有对蓄电池温度补偿的管理功能。
  • 可支持两段母线绝缘支路检测,最多可扩展8个HG-J(240)路;
  • 可采用一套监控系统管理双组蓄电池组、双组充电装置、母线分段,实现双组电池独立充电管理。
  • 主监控提供RS232/RS485接口,内置CDT、MODBUS两种通讯协议,可与电站后台系统连接,实施对电源系统全方位的监测和控制,实现“四遥”功能和无人值守。

技术参数:
交流输入:C380V±15%,频率50Hz±10%
输出电压:80V — 286V 任意设定(220V系统)
      90V — 143V 任意设定(110V系统)
输出电流:5A — 480A (220V系统最大配置24个整流模块)
      5A — 960A (110V系统最大配置24个整流模块)
电池容量:7Ah~3000Ah任意容量的直流系统
模块限流:10% — 110% 任意设定
工作效率:> 94%
稳压精度:< 0.5%
纹波系数:< 0.5%
稳流精度:< 0.5%
绝缘强度:> 10MΩ,2KVAC一分钟无闪络、无击穿。
电池充电管理:自动
电池温度补偿:用户可设定
柜体尺寸:800×600×2260或800×600×2360
系统接线方案:所有接线方案
